【位置補正用画像解析ソフトウェア】島津製作所、難易度の高い膝関節側面の撮影を自動補正する「Ortho-Navi」発売

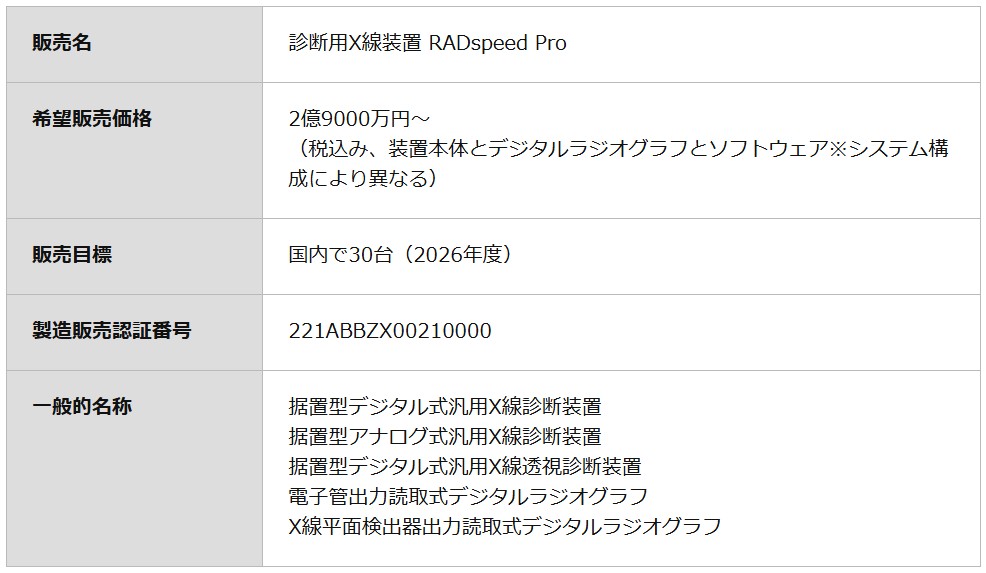

　島津製作所は2026年4月8日に、膝関節側面の撮影をAIで支援する位置補正用画像解析ソフトウェア「Ortho-Navi（オルソナビ）」を国内で発売した。X線画像から膝の内側顆・外側顆※の位置関係をAIで解析して、適切な再撮影位置にX線管保持器（照射部）が自動で移動し、患者と診療放射線技師の負担を軽減する。同社の一般撮影システム「RADspeed Pro SR5 Version」のオプション製品として使える。

　整形領域において、関節部位は屈曲や旋回などの自由度が高く、適切な撮影位置を取ることが難しいとされている。なかでも、関節の隙間や関節面の状態を見る膝関節側面の撮影は「内側顆と外側顆を一致させる」という細かい調整を要するため、他の部位と比較して、再撮影を繰り返すケースがある。

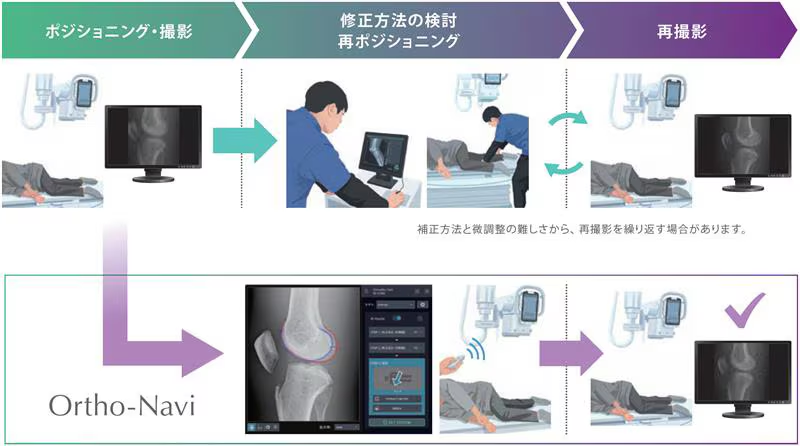

　「Ortho-Navi」は、撮影したX線画像から膝の内側顆と外側顆をAIが自動で判定して、ずれを検出する。従来、技師による手作業だった再ポジショニングを、「X線管保持器のオートポジショニング機能を用いた位置補正」で支援する。同製品により、再撮影回数の低減や再撮影精度の向上に貢献し、患者の被ばく低減や診療放射線技師の負担軽減を目指す。島津製作所は、画像診断機器とAIやIoT技術の融合による新たな価値を提供する「イメージングトランスフォーメーション」を推進していく。

　Ortho-Naviの特長は次の通り。
1. AIによる画像解析
　初回に撮影した画像から、AI技術によって膝の内側顆・外側顆を推定して画面上で強調するとともに、内側顆・外側顆を一致させるような補正指示を初期設定する。患者一人ひとりに適した再撮影位置を算出でき、再現性の高い高品質な画像の提供に貢献する。
2. オートポジショニング機能を用いた位置補正支援

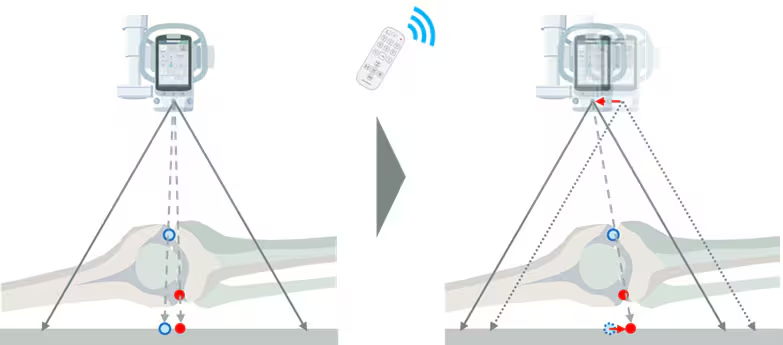

　撮影画像上で設定した再撮影位置に、オートポジショニング機能を用いてリモコン操作によりX線管保持器が自動で移動する。同ソフトウェアと連動する体動検出機能（カメラオプション）により、ソフトウェア操作中や待ち時間の患者の動きの有無を検知して、正確な位置決めを支援する。

3. 修正方法の検討を簡便に
　内側顆・外側顆のずれ量やずれている方向から、患者の姿勢をどのように修正するかを判断するためには、熟練の経験が必要。Ortho-Naviでは撮影画像上で一致させたい二点を指定するだけで、修正指示の設定が可能。
※太ももの骨の先端にある、左右ふたつの大きな「コブ」のような部分。膝を正面から見て内側が「内側顆」、外側が「外側顆」。
