【銅ペースト・銅シート】三菱マテリアル、サブミクロン銅粒子を用いた の2タイプの焼結型銅接合材料を新開発

　三菱マテリアルは、独自の銅粉製造技術により、一般的な銅粉末よりも低温での焼結接合を可能とするサブミクロン銅粒子を用いた「焼結型銅接合材料」として、用途に応じて選べる銅ペーストと銅シートの2タイプの材料を新たに開発した。

■開発の背景と目的

　車載や鉄道用インバーターに代表される高出力パワーモジュールでは、半導体素子の高温動作や大電流化に伴い、接合部には高い耐熱性と放熱性、長期信頼性が求められていいる。

　従来は、銀を主原料とする加圧型の焼結接合材料が広く用いられてきたが、銀価格の高騰による材料コストの上昇、加圧接合工程における位置ずれの発生、また大面積接合時に、有機溶剤や樹脂成分の分解ガスが残留しやすく、それに伴う接合不良への課題があった。

　このような背景を踏まえ、同社は、従来の銀焼結接合材料が抱える「高コスト」「工程制約」「大面積信頼性」の課題を、銅材料によって解決することを目指し、開発を進めてきた。具体的には銅製錬工程の副生成物を原料とし、銅粉末の合成から銅焼結材料の設計まで一貫した開発体制を構築し、材料設計の高度化に取り組んでいます。その結果、粒径100〜200nmで金属不純物量が極めて少なく、かつ独自の粒子表面被覆設計により高い焼結性を有するサブミクロン銅粒子を創製した。この粒子を用いることで、従来の銀系焼結材に代わる低温接合・大面積対応・高信頼性を兼ね備えた銅接合材料として銅ペーストと銅シートの2タイプを開発した。

■特長

　同社が独自に開発した銅粒子を用いた焼結型銅接合材料は、銅でありながら銀焼結材料に匹敵する低温焼結性を有している。窒素雰囲気下において、接合温度200～250℃、短時間での接合が可能な次世代の接合材料。用途に応じて選択可能な銅ペースト、銅シートは以下の特長を有している。

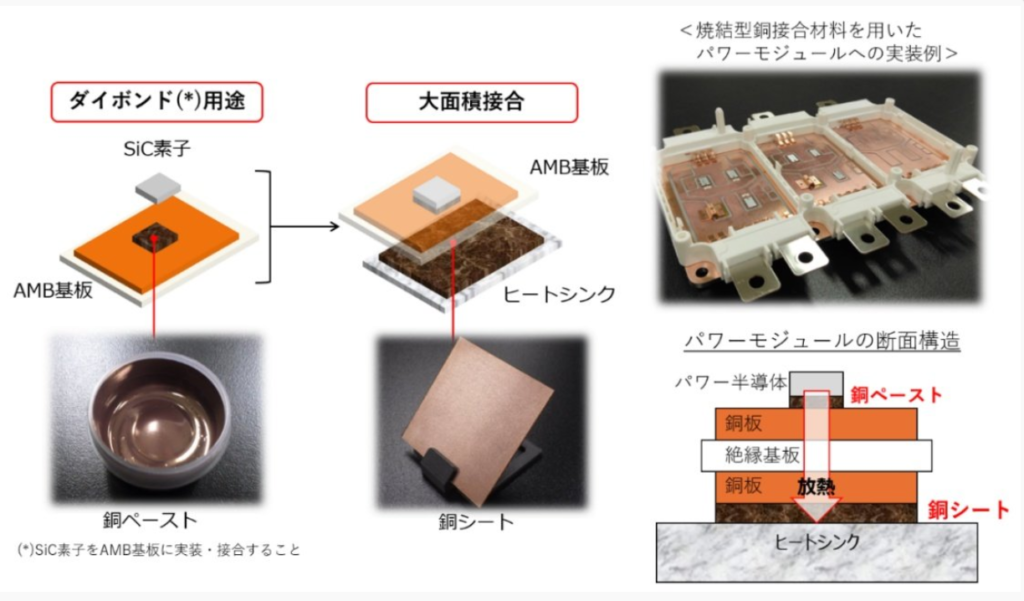

銅ペースト

・-50℃と200℃の温度環境下における冷熱サイクル試験（1,000サイクル）後も、初期状態から接合組織を維持する接合信頼性。

・加圧接合時の課題である被接合物の位置ずれを抑制するペースト組成、接合プロセスを実現。

銅シート

・ハンドリング性に優れ、搬送・セットが容易。ペーストで必須となる印刷工程や有機成分の乾燥工程が不要で工程短縮を実現。

・ペーストタイプに比べ有機成分含有量が少なく、大面積のパワーモジュールでも空隙（ボイド） の発生を抑えて、均一な接合が可能。

・ペーストタイプよりも厚みを確保できるため、高い接合品質および接合信頼性を実現。

　銅ペースト、銅シートいずれも用途に応じて順次サンプルワークを開始予定。車載および鉄道向けをはじめとする高出力パワーモジュールの高耐熱・高効率化・省電力化に貢献していく。
