【AWARD】日本トムソンの独自構造低断面XYテーブル、2025年“超”モノづくり部品大賞「電気・電子部品賞」受賞

　「2025年“超”モノづくり部品大賞」において、日本トムソンが2024年12月に発売した『パラレルドライブステージ PD…S』が「電気・電子部品賞」を受賞し、2025年12月11日に開催された贈賞式にて、表彰状が授与された。

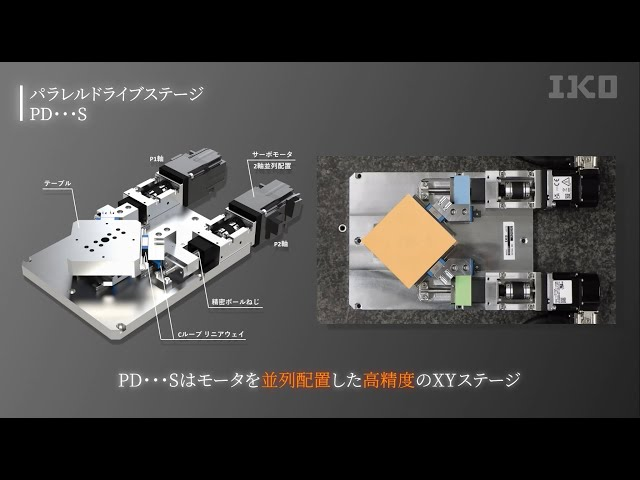

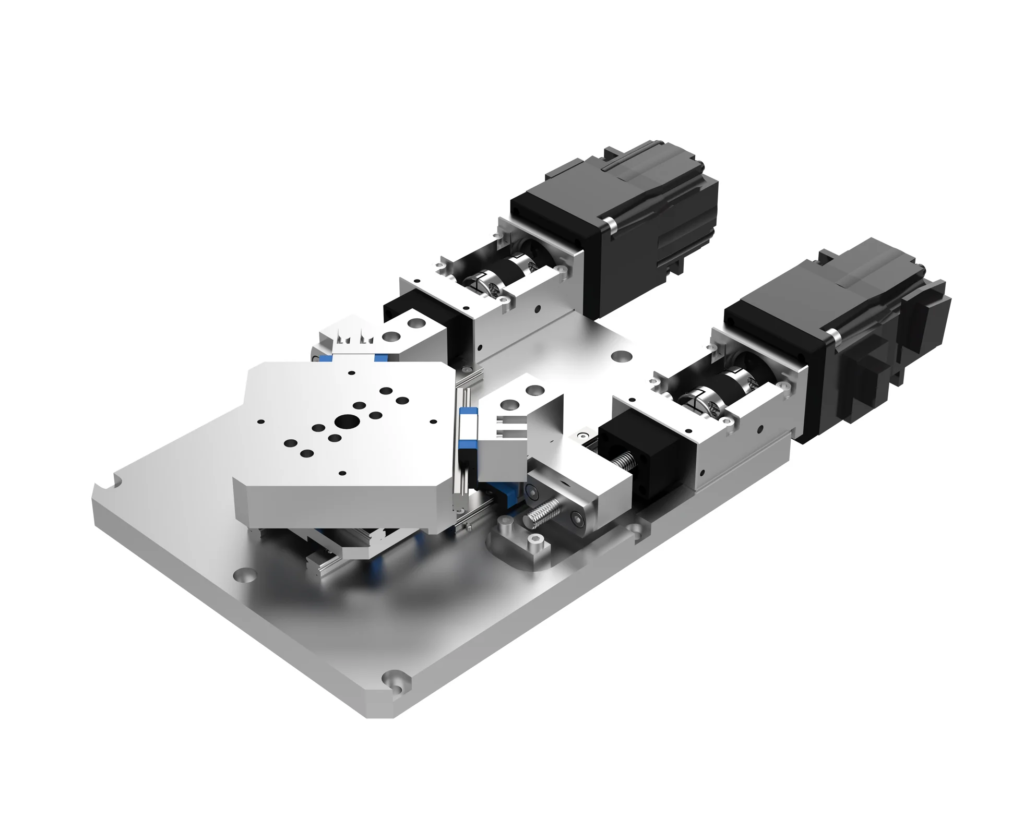

　『パラレルドライブステージ PD…S』は、2軸並列に配置したボールねじアクチュエータの直線運動をXY運動に変換する構造を備えることで低断面化を実現した精密位置決めXYステージ。直線案内部にはメンテナンスフリーシリーズのCルーブリニアウェイを採用することで、コンパクトで耐久性にも優れている。

　特長は次の通り。
（1）独自構造のパラレルドライブ
　・モータを並列配置した、今までにないXYステージ

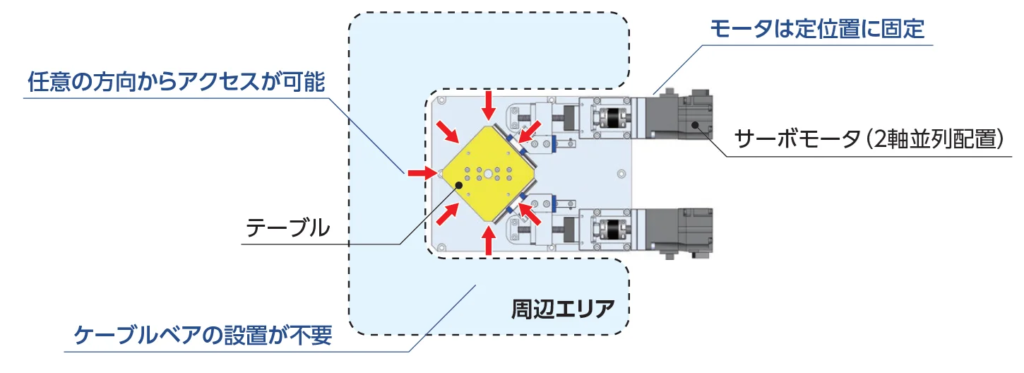

　・モータを一方向のみに配置しているため、配置側を除いた任意方向から容易に作業可能

（2）低断面かつ外観もシンプル

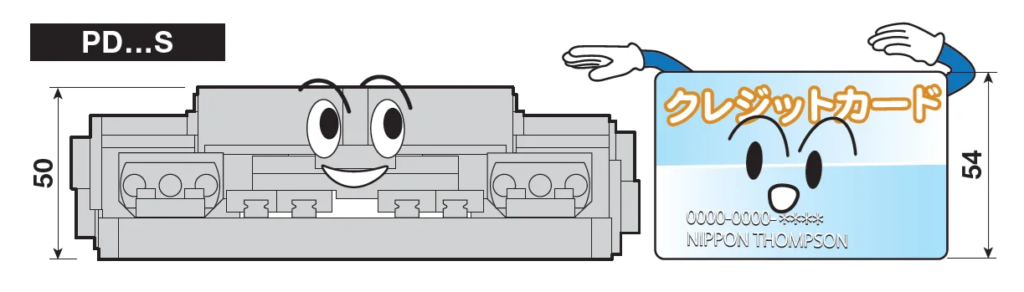

　・従来のステージと比較して極めて低い断面高さを実現
　・外観はシンプルそして軽量・省スペース

（3）多様なカスタマイズでご要望に対応

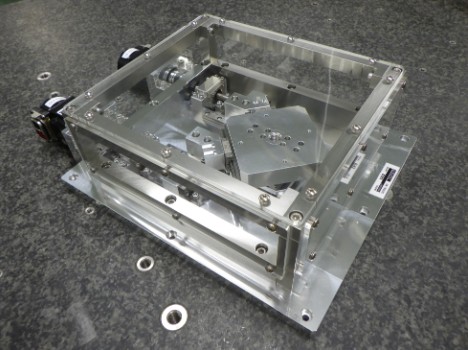

　・『パラレルドライブステージ PD…S』は、高精度かつ非常に自由度の高い設計が可能。カスタイマイズ例の1つである全周カバー付特殊仕様では、ステージとその可動域のみをカバーで覆うことにより、カバー内の真空環境も実現可能。また、モータが隔壁外に設置されることより、モータ起因のアウトガス等の悪影響も回避できる仕様となっている。
　・その他にも、要望に合わせた寸法変更や仕様の追加に対応

（4）独自技術のCルーブによって顧客の経済性と環境負荷低減に貢献

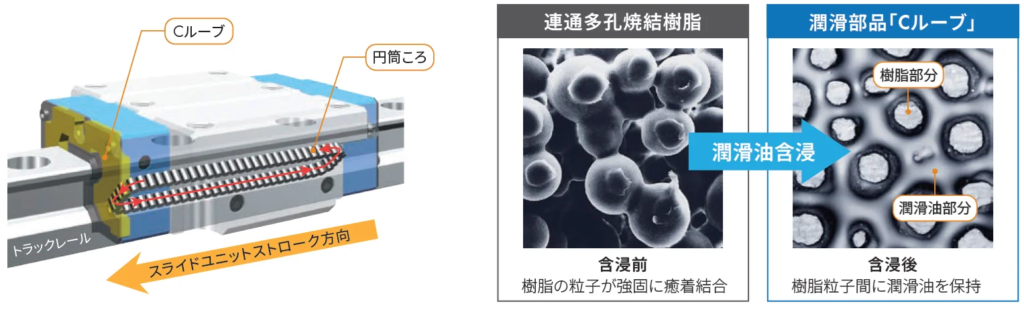

　・『パラレルドライブステージ PD…S』の直線案内部には、同社独自技術であるCルーブを採用したメンテナンスフリーシリーズのCルーブリニアウェイを採用。

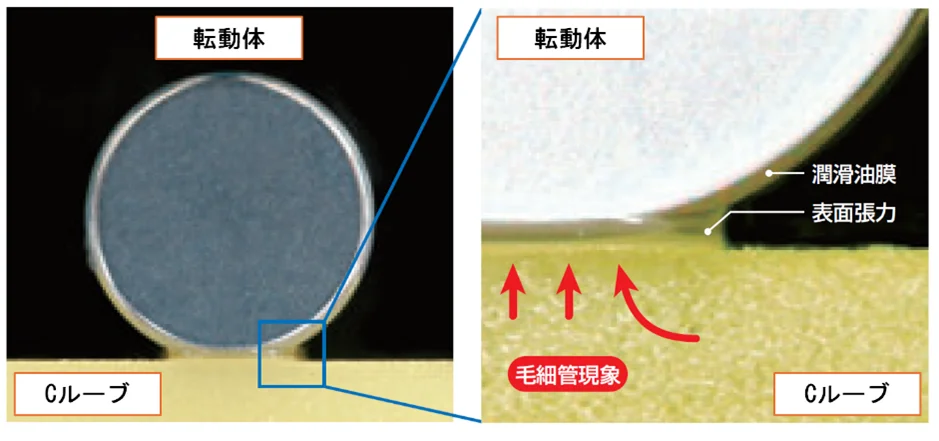

　・Cルーブは、多孔質の焼結樹脂に潤滑油を含侵させた潤滑部品。Cルーブと転動体が接触すると、毛細管現象により必要最小限の潤滑油が転動体の表面に直接供給される。これによって、長期間のメンテナンスフリーによる経済性と潤滑油の消費量抑制（オイルミニマム効果）による環境負荷低減の両面を同時に実現
